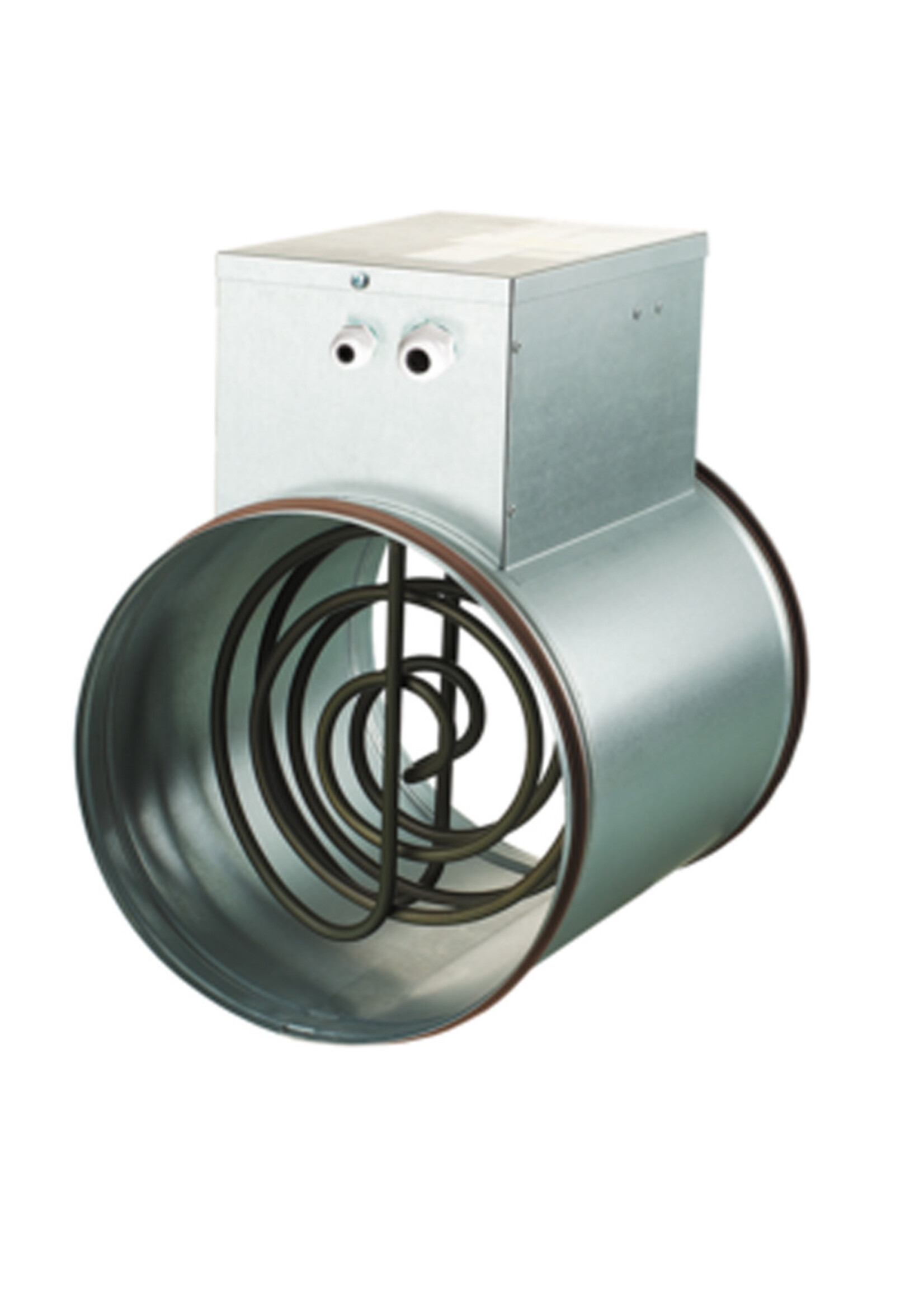

VENTS KANAALVERWARMER

TOEPASSINGEN

Duct elektrische kachels zijn ontworpen voor toevoerluchtverwarming in een ventilatiesysteem met ronde kanalen.
De kachels worden toegepast in verwarmings-, ventilatie- en airconditioningsystemen voor diverse panden.

ONTWERP

De behuizing en de klemmenkast zijn gemaakt van gegalvaniseerd staal en de verwarmingselementen zijn van roestvrij staal. De kachels zijn voorzien van rubberen afdichtingen voor aansluiting op de luchtkanalen.
NK-kanaalverwarmers zijn uitgerust met twee oververhittingbeveiligingsthermostaten:

• basisbeveiliging met automatische herstart met +50 ° С bedrijfstemperatuur. Na afkoeling sluit de thermostaat automatisch het regelcircuit van de kachel.
• noodbeveiliging met handmatige herstart (bedrijfstemperatuur +90 ° С). In geval van reactie is de voeding naar de verwarming alleen toegestaan ​​na de handmatige noodreset.
• de thermostaatcontacten bevinden zich in de klemmenkast voor externe aansluiting.

Elke standaardmaat heeft verschillende opties voor elektrische capaciteit. De hogere capaciteit kan worden bereikt door de kachels in serie te installeren. Alle driefasige kachels hebben een steraansluiting.

MONTAGE

Het ontwerp van de kachel zorgt ervoor dat het in elke positie op de ronde kanalen kan worden gemonteerd door middel van klemmen. De luchtstroomrichting moet overeenkomen met de wijzer op het filter. De kanaalverwarmers kunnen in elke positie worden geïnstalleerd, behalve met de elektrische regeleenheid hieronder om het binnendringen van vloeistof en kortsluiting in de bedrading te voorkomen.
De montage moet zodanig worden uitgevoerd dat een uniforme luchtverdeling over de gehele dwarsdoorsnede mogelijk is.
Het luchtfilter moet bij de inlaat van de verwarming worden geïnstalleerd om de verwarmingselementen tegen vervuiling te beschermen.
De minimale afstand tussen de kachel en andere systeemelementen is maar liefst twee aansluitdiameters.
De kanaalverwarmers zijn ontworpen voor een minimale luchtstroomsnelheid van 1,5 m / s en de maximale bedrijfstemperatuur 40 ° С. Zorg bij een optie voor snelheidsregeling voor een minimale luchtstroom door de kachel.
De stroomtoevoer naar de verwarming moet worden uitgeschakeld als de ventilator niet draait.
Om de juiste en veilige werking van de verwarming te garanderen, kan het automatiseringssysteem worden toegepast om de complexe controle en bescherming te garanderen:

• automatische regeling van de capaciteit van verwarmingselementen en temperatuur van luchtverwarming;
• filtertoestand controleren dmv verschildruksensor;
• voeding uitschakelen in het geval van uitschakeling van de toevoerventilator of verlaging van de luchtstroomsnelheid, evenals in het geval van de ingebouwde oververhittingsthermostaten;
• afsluiten van ventilatiesysteem met blazen van elektrische verwarmingselementen.
